Началась эта история с того, что начитавшись постов с тегом DIY я решил обзавестись набором МК + отладочная плата. Погуглив, узнал что самая дешевая в городе плата это LaunchPad от TI. Не долго думая, отправился за ней в магазин, и понеслась… как и у всех сначала были мигания светодиодами, потом подключение дисплея от Siemens CX75, и т.д.
Вскоре мне надоело делать что-то просто так, без цели, ради того что бы сделать. Так и возникла мысль создать себе гаджет, которым бы я пользовался постоянно.
За подробностями прошу под кат.

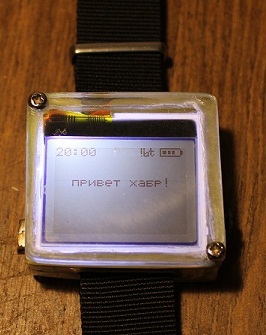

Обычно я хожу по улице в наушниках и не слышу звонка телефона, да и связка телефон + чехол + карман + ходьба = вибрации не чувствуется. И я придумал для себя гаджет: информатор об смс и звонках в виде часов/браслета. Опять же идея не нова, и в магазинах куча подобного хлама, но хотелось, во первых, сделать самому, а во вторых, все же дешевле получается. Первый блин, как говорится, комом:
«Не знаю, мои часы время не показывают.» (с)
Состав простой: МК, BT, диоды, стабилизатор напряжения, вибромотор, аккум, корпус от старых часов. Для него было написано приложение для android, и небольшая прога для МК. Чудо зверь, которому уже месяцев 6, который меня выручал и не раз.
Что делает прога на android: коннектимся по BT с часами, отправляем “1” — коннект прошел, запускаем сервис и прослушиваем входящие смс и звонки. При приеме оного, отправляем по BT идентификатор события “2” — смс, “3” — звонок.
Что делает прога на МК: при приеме символа с BT («1», «2», «3») включаем определенную последовательность вкл/выкл индикации и вибро.
Ни о каком режиме экономии энергии тогда я и не задумывался, да и о том, что стабилизатор работает на напряжениях 3, 6 — 6 В тоже как то забыл выяснить. В итоге одного заряда аккума хватает на рабочие сутки, при условии что «часы» постоянно соединены по BT.
Месяца три назад я решил взяться за эту идею основательно и добавить функционал, которого не хватает: полноценные часы, отображение имени звонящего, текст и отправитель смс, возможность перепрошивки. С последним думал возникнут проблемы, потому как МК перепрошивается по Spy-Bi-Wire интерфейсу, а тянуть 3 пина на выход корпуса не хотелось, но потом вычитал в datasheet что у МК есть режим bootstrap Loader (BSL), позволяющий прошивать его через UART интерфейс.
Внутренности

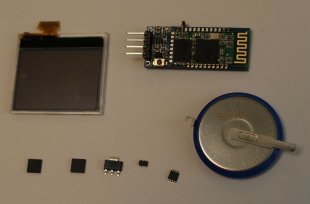

Что мне понадобилось из деталей, что пришлось купить:Сначала хотел поставить МК в корпусе QFN, но потом отказался, и взял в корпусе tssop28. Его проще разводить, так как под корпусом еще есть место.
| Название детали
|
Назначение
|
Стоимость
|
|---|---|---|
 msp430g2553ipw28
|
микроконтроллер
|
60
|
| lir3048-lby2
|
аккумулятор
|
77
|
| ds1337u+
|
часы реального времени
|
78
|
| ADP3338AKCZ-3.3-RL7
|
стабилизатор
|
124
|
| CP2102-GMR
|
USB-UART
|
84
|
| MCP73831T_2ACI_OT
|
зарядка li-ion, li-pol
|
54
|
| HC-06
|
bluetooth
|
120
|
| LCD nokia 1202
|
экран
|
33
|
Итого: 630р.
Все детали покупались в городе, кроме BT – его заказывал из Китая, если покупать в городе, можно найти за 350р.
Остальное: mini usb, кнопки, вибромотор взял от старого коммуникатора; кварц и пассивка нашлись в закромах родины. Если покупать эту мелочевку, выйдет от силы рублей 300.

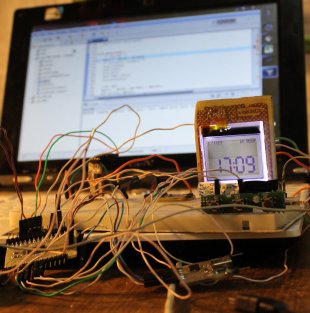

Детали есть, что дальше? Дальше собирался макет и писалась программа для МК. Отказавшись от Energia, я перешел на CCS 5.3 free версия с ограничением кода в 16kb чего вполне хватает, учитывая объем памяти МК (16kb). В МК задействованы: 2 таймера и WDT+ в режиме интервального таймера, HW I2C, ADC10, BSL, FLASH. Особое внимание уделялось потреблению устройства. В итоге 30 мА при полной нагрузке (BT не соединен, МК в штатном режиме, подсветка на максимум), 8 мА в ждущем (BT подключен, МК в режиме низкого потребления, подсветка отключена) и меньше 1 мА в режиме только часы (BT выключен, МК в режиме низкого потребления, подсветка отключена). Емкость аккума 200мА, так что одного заряда хватает на сутки и более. Одновременно с программированием МК, дорабатывалась программа на android, а именно: при входящем звонке, ищется соответствие номера в телефонной книжке и если соответствие найдено, заменяем номер на имя и отправляем по BT. А при поступлении смс отправляем еще и текст сообщения.
Плата
После написания программы и проверки жизнеспособности собранного макета, я приступил к разводке платы, вытравливанию, лужению и пайке.На всю плату потребовалось 6 перемычек, 5 конденсаторов, 8 резисторов, 1 светодиод. Включаем… работает!
Корпус
Наверно это было самое сложное. Дремель, оргстекло, дихлорэтан, паста гои: адская смесь… я не буду особо описывать процесс изготовления корпуса (да и фото я забыл сделать). 2 слоя 6мм оргстекла на нижнюю часть корпуса и 2мм оргстекло и защитное стекло экрана от старого фотика на верхнюю. В процессе вытачивания корпуса возник вопрос о креплении часов на руку, обычные ремешки для часов были бы слишком запарными с их механизмами крепления, поэтому я купил вот такой за 350р.:Парочка сквозных отверстий в корпусе и крепление для ремешка готово. Корпус получился на самом деле не очень, но на функциональность часов он никак не влияет и полностью выполняет свои функции.
