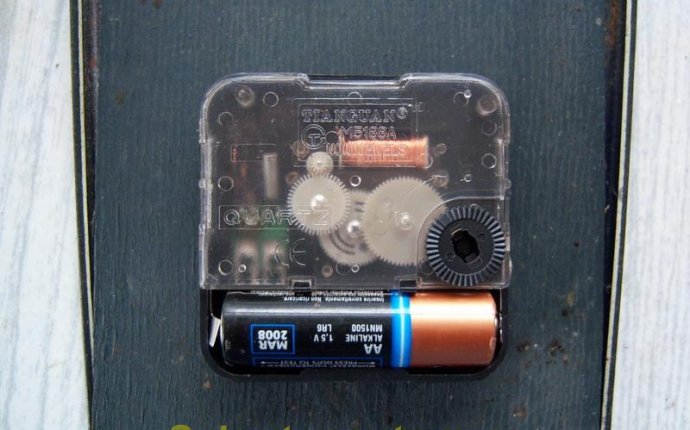

Общая схема штока механизма часов (чертеж общий, в представленном на этой странице механизме нет места для секундных стрелок).Кварцевый часовой механизм в сборе, без маятника и мелодии. Способ крепления часового механизма — центральная гайка.

Для создания часов необходимо выбрать стрелки, , ее нужно выбрать отдельно. Если секундная стрелка не покупается, то необходимо использовать заглушку. Все стрелки красного или черного цвета, для получения другого цвета их можно окрасить. Изменить размер или форму стрелок можно ножницами.

Описание механизма для часов

Механизм для часов с дискретным ходом. Работает бесшумно. Механизм делает полный оборот стрелки за 12 часов. Используя различные материалы для творчества, из обычного циферблата можно сделать часы по собственному вкусу, например, разделить его по времени суток: ночь — день, утро — вечер; уроки — игры — ужин и т.д. Для изготовления циферблатов можно использовать холст на подрамнике, заготовки для часов или готовые циферблаты.

В комплект входит:

  • гайка центральная толщиной 2, 2мм,
  • шайба (металлическая) толщиной 0, 3мм,
  • шайба резиновая 1, 0мм,
  • петля для крепления к стене.

Для создания часов необходимо еще выбрать стрелки, обратите внимание что, комплект стрелок не содержит секундной стрелки, ее нужно выбирать отдельно. Все стрелки красного и черного цвета, для получения другого цвета их необходимо окрасить. Стрелки можно укорачивать, обрезая обычными ножницами.

Характеристики механизма:

  • высота (длина) штока - 17мм;
  • резьба крепления - М8х0, 75 (диаметр - 8мм, шаг резьбы - 0, 75мм) высотой 9, 5мм;
  • максимальная толщина циферблата - 7мм (без использования резиновой шайбы);
  • внешние размеры: 56, 7х56х16мм (без штока и дополнительный внешних элементов);
  • точность хода ±1 секунда/сутки (при комнатной температуре);
  • напряжение питания: 1, 3 -1, 7В;
  • потребляемый ток: 150 мкА при напряжении 1, 5В;
  • срок службы щелочной батарейки ("пальчиковая" LR6-AA): до 12 месяцев;
  • интервал рабочих температур: от -10 С до +60 С.
